휴.. 밥먹고나서 샤워하고 부지런히 만들기시작해서 드디어 끝났습니다! (지금시각 1시 4분)
후반부로 갈수록 졸림이 심해져서;; 겨우겨우 참고 마무리했네요 ㅋㅋㅋ;
오늘은 개발전에 거의 마지막으로 Class Diagram을 작성하였습니다.
음.. Sequence Diagram도 작성을 하면 좋을 것 같은데.. 일단 개발진행하면서 작성을 할까 생각은 하고 있습니다.
아직 워낙 해야할일이 많아서 말이죠;;

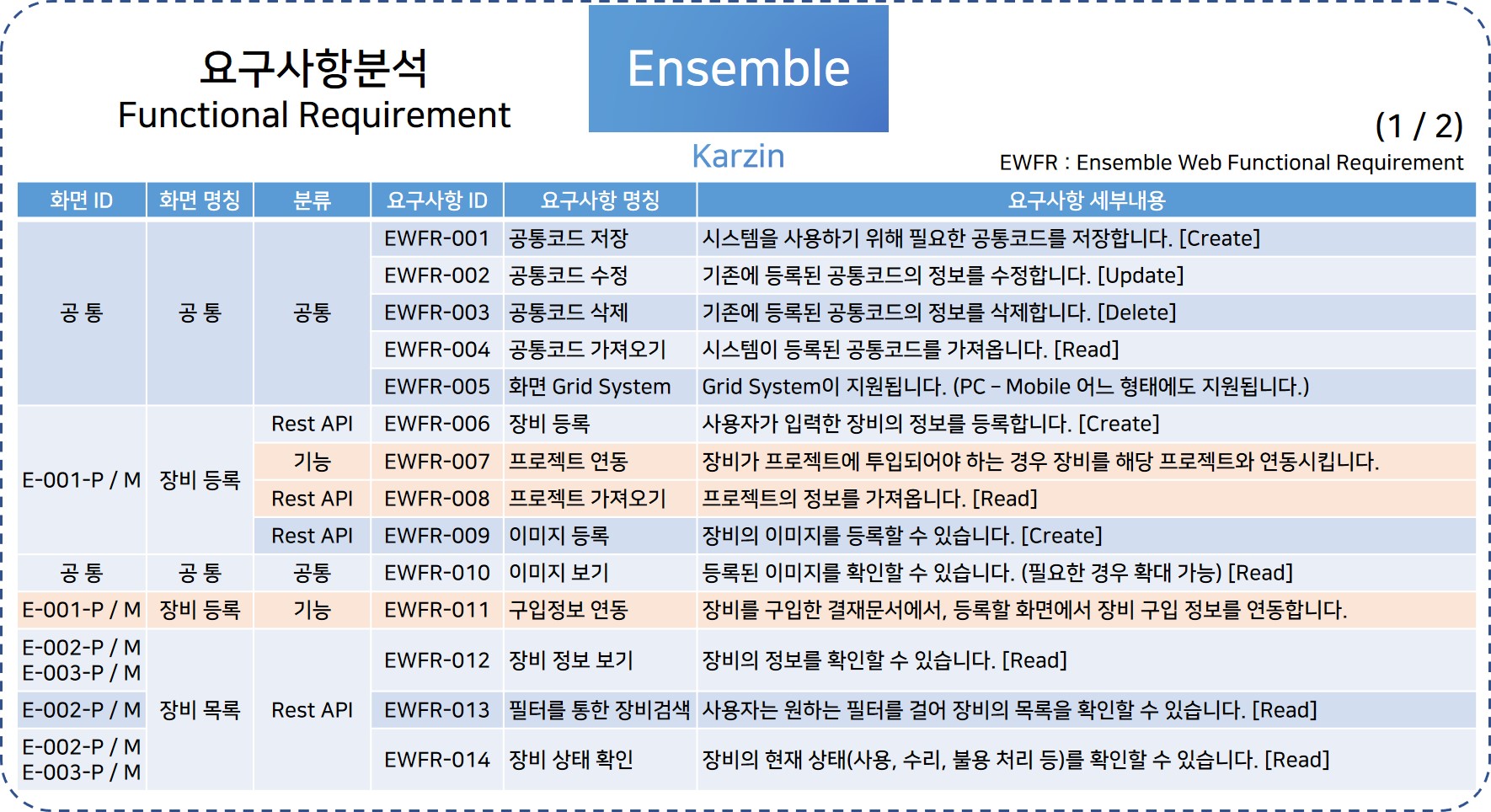

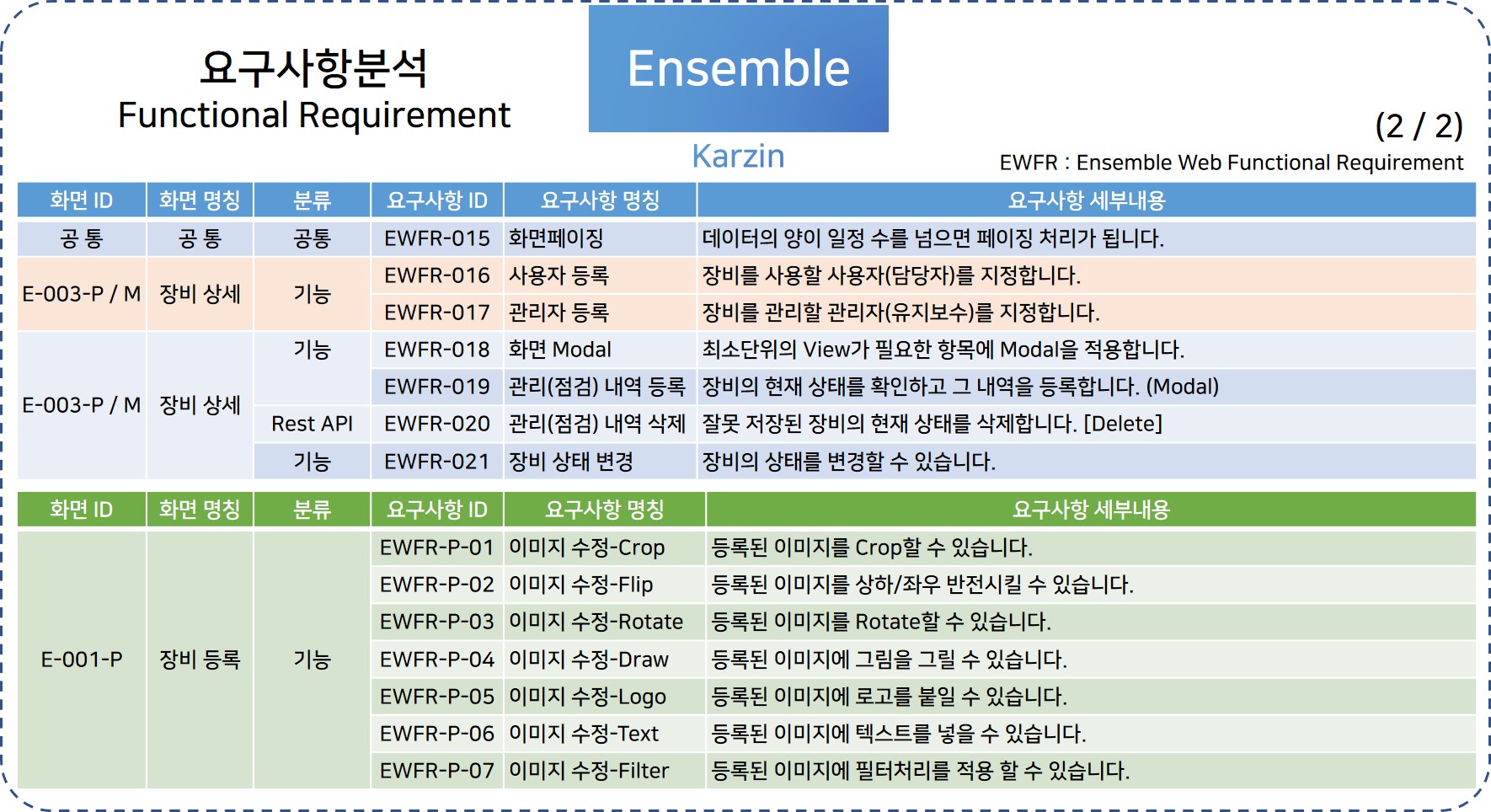

설계문서가 일단은 마무리가 된 이상 데이터를 저장하기 위한 DB 구축, 개발 세팅(Spring설치 및 MVC모델 구축 등등) 아직 갈길이 멉니다 ㅋㅋㅋ..
추후 Class Diagram은 변경되는 내용이 많을 것 같아 Reverse Engineering을 통해 어느부분이 변경되었는지 비교해보고 오답을 비교(???)하는 시간을 가져볼까 합니다. (오답이라기보다는 왜 변경되었는지 등등)
Class Diagram은 잘만 설계가 되어있다면 개발자 입장에서는 개발할 시간을 엄청나게 줄여줍니다.
그만큼 설계가 어려운면이 이런 부분이 아닐까 싶네요.
문제는 개발자는 Class Diagram을 참조는 하되, 무조건적인 신뢰를 하면 안된다는 것입니다.
설계자도 사람이니만큼 분명 설계서상으로 개발을 진행하다보면 로직상 구현이 불가능할 수 있는 부분이 있을테니까요.
물론, 이런 설계를 자세하고 명확하게 하는 설계자의 설계문서는 신뢰성이 높아지게 되겠지만,
그런 신뢰의 부분은 아무래도 경험과 개개인의 생각의 다름에서 일어나는 문제가 많다보니 문서만을 참조하는 것 보다는 설계자와 개발자간의 커뮤니케이션이 지속적으로 이루어지면서 개발이 진행되어야합니다.

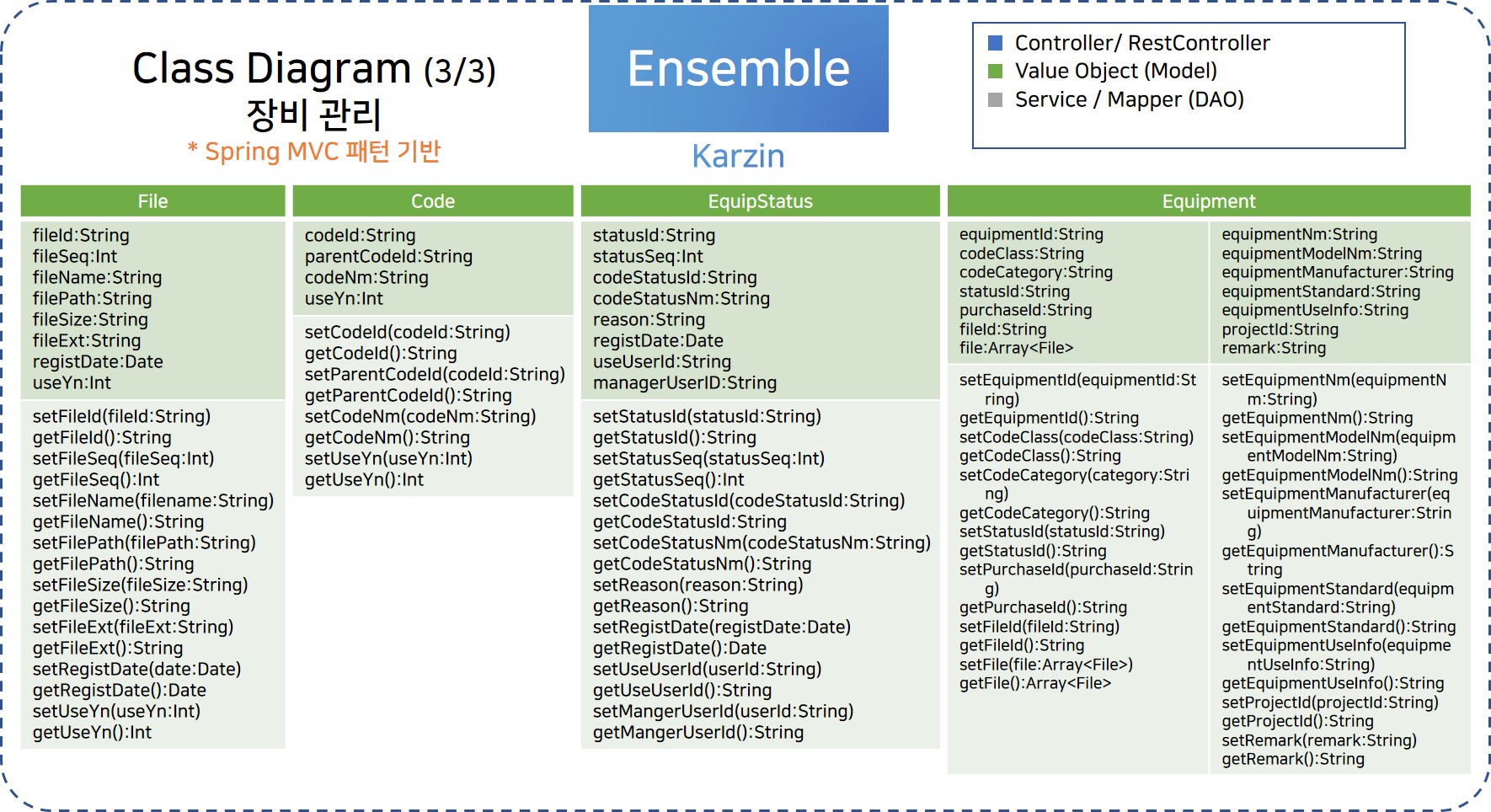

아래는 이번에 설계된 Class Diagram입니다. 총 3개의 Class Daigram이 나왔습니다.
* Spring MVC 패턴을 기반으로 두고 설계를 진행했습니다.
장비관리 - Class Diagram (1/3)
장비관리 Class Diagram (1/3)
하나씩 설명을 하겠습니다.
- EquipmentRestController : 클래스명과 같이 장비관리의 RestController입니다. 여기서 EquipmentService를 통해 장비정보와 장비 상태 Mapper(EquipmentMapper, EquipStatMapper)에 접근을 하여 데이터를 가져오거나 입력합니다. (쉽게 설명하면 버튼의 Event들의 로직)
- EquipmentController : 장비관리의 Controller입니다.
- EquipmentService : 장비 관련 Mapper들에 접근하여 DB의 CRUD 작업을 요청합니다.
- EquipmentMapper : 장비 정보 Mapper입니다. 직접적으로 DB와 연동되어 주로 장비 정보 관련 작업을 진행합니다.
- EquipStatMapper : 장비 상태 Mapper입니다. 직접적으로 DB와 연동되어 주로 장비 상태 관련 작업을 진행합니다.
- FileMapper : 파일 관리 Mapper입니다. 파일은 업로드시 서버스토리지에 저장이 되며, 파일명이나 저장위치등의 파일 정보만 DB에 저장이 됩니다. (FTP 방식) Mapper에서는 DB에 연동되어 CRUD만 작업합니다.
- Callback 객체 : 이건 제가 자주사용하는 요청에 따른 결과 객체입니다. 보통의 데이터도 해당 Callback객체를 이용해 Wrapping하여 결과를 보여줄 예정입니다. (이는 지금은 크게 신경쓰지 않으셔도 될 것 같습니다. 이 부분은 제가 좀 더 커스텀을 하려고 하는데, 이유는 보안적인 요소를 좀 더 강화해볼까 합니다.)

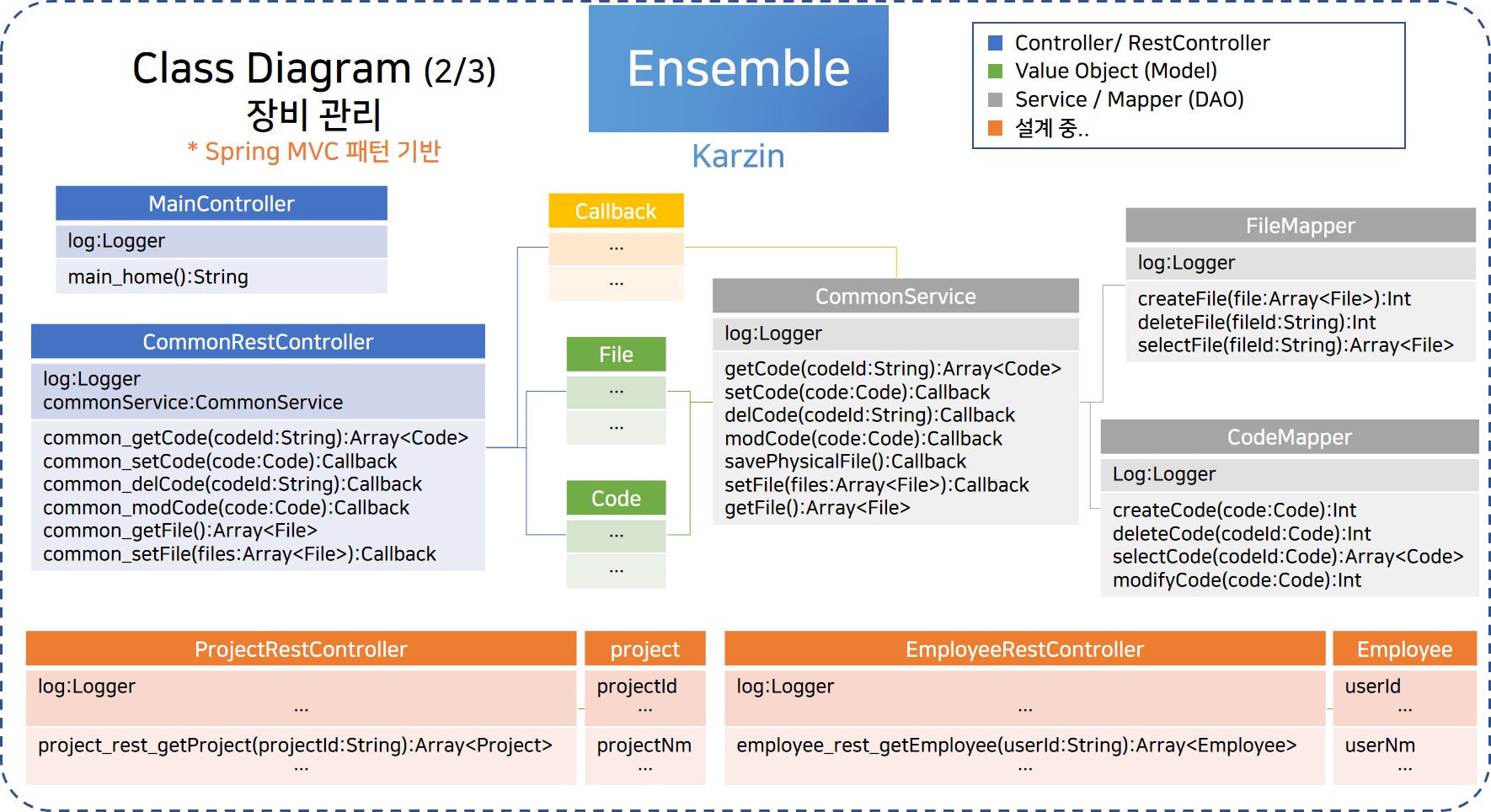

장비관리 - Class Diagram (2/3)
장비관리 - Class Diagram (2/3)
- MainController : 메인 페이지를 보여주기 위한 Controller입니다.
- CommonRestController : 모든 페이지에서 사용가능한 공통적 RestController입니다. 현재 Code, File을 Common형식으로 보고 있습니다.
